เกี่ยวกับเครื่องฉีดพลาสติก: วิธีการทำงาน ประเภท และคู่มือการซื้อ

เครื่องฉีดขึ้นรูปจะเปลี่ยนเม็ดพลาสติก ซิลิโคน หรือสารประกอบอื่นๆ ที่สามารถหลอมละลายให้เป็นชิ้นส่วนสำเร็จรูปได้ โดยจะละลายวัสดุ แล้วฉีดเข้าไปในแม่พิมพ์ปิดภายใต้ความกดดัน จากนั้นจับไว้ในขณะที่ชิ้นส่วนเย็นลง จากนั้นจึงเปิดแม่พิมพ์และดีดชิ้นส่วนออก น้ำหนัก เส้นผ่านศูนย์กลางของสกรู รูปแบบการจับยึด และประเภทตัวควบคุมล้วนเป็นรายละเอียดที่รองรับการทำงานทั้งสี่ประการนี้

คำตอบที่เป็นประโยชน์สำหรับทุกคนในการเลือกขนาดหรือซื้ออันหนึ่งคือคำตอบที่สั้นกว่า จับคู่แรงแคลมป์กับพื้นที่ที่ฉายของชิ้นส่วน จับคู่ความสามารถในการยิงกับน้ำหนักของชิ้นส่วนบวกระยะรันเนอร์ และจับคู่โครงร่างเครื่องจักรในแนวตั้งหรือแนวนอน ให้ตรงกับวิธีการโหลด ตรวจสอบ และถอดชิ้นส่วน ทำให้การตัดสินใจที่ถูกต้องทั้งสามข้อนี้และการตัดสินใจที่เหลือส่วนใหญ่เกิดขึ้น ทำผิดและไม่มีฟีเจอร์คอนโทรลเลอร์ใดที่จะชดเชยได้

แนวตั้งหรือแนวนอน: ตัดสินใจเรื่องนี้ก่อน

เครื่องจักรแนวนอนครองการขึ้นรูปอัตโนมัติในปริมาณมากสำหรับชิ้นส่วนขนาดเล็กที่เรียบง่าย ในขณะที่เครื่องจักรแนวตั้งครองการขึ้นรูปเม็ดมีด งานแบบหลายสถานี และงานใดๆ ที่การเข้าถึงพื้นที่แม่พิมพ์เป็นตัวกำหนดรอบเวลา

การวางแนวตั้งไม่ใช่อุปสรรคสำหรับชิ้นส่วนขนาดเล็ก เป็นคำตอบที่แตกต่างสำหรับคำถามเดียวกัน: คุณจะใส่วัสดุลงในแม่พิมพ์ได้อย่างไร และทำชิ้นส่วนให้สำเร็จโดยมีการจัดการน้อยที่สุดได้อย่างไร

วงจรการปั้นในสี่การเคลื่อนไหว

ทุกรอบการฉีดขึ้นรูปนั้นเป็นลำดับการยึด การฉีด การทำให้เย็น และดีดออก และเกือบทุกปัญหาด้านคุณภาพจะย้อนกลับไปที่หนึ่งในสี่ขั้นตอนดังกล่าว

1. แคลมป์และล็อค แม่พิมพ์จะปิดลงและแคลมป์จะยึดไว้กับแรงดันในโพรง แรงน้อยเกินไปปรากฏขึ้นเป็นแสงแฟลช ทำให้แม่พิมพ์และแถบผูกสึกหรอมากเกินไป
2. ฉีด. สกรูเคลื่อนไปข้างหน้าโดยเติมช่องจากประตูออกไปด้านนอก ขนาดช็อต ความเร็วในการฉีด และจุดเปลี่ยนจะตัดสินว่าชิ้นส่วนจะเติมหรือช็อตสั้น
3. ถือและเย็น ความดันจะยังคงอยู่ในขณะที่ประตูค้างและชิ้นส่วนหดตัว โดยปกติแล้วระยะเวลาในการพักและทำความเย็นจะคิดเป็นส่วนใหญ่ของรอบการทำงาน
4. เปิดและดีดออก แม่พิมพ์จะเปิดขึ้นและหมุดดีดตัวหรือแผ่นลอกจะดันชิ้นส่วนออก ความสมดุลของการดีดออกจะตัดสินว่าซี่โครงบางและบอสจะอยู่รอดได้หลายพันรอบหรือไม่

เนื่องจากลำดับจะเกิดขึ้นซ้ำหลายล้านช็อต ความสามารถในการทำซ้ำจึงมีความสำคัญมากกว่าตัวเลขสูงสุดใดๆ ในแผ่นข้อมูล

การกำหนดค่าแนวตั้งที่คุณจะพบในใบเสนอราคา

เครื่องฉีดขึ้นรูปแบบแนวตั้งจำหน่ายเป็นตระกูลโครงร่างแทนที่จะเป็นรุ่นเดียว และโครงร่างจะตัดสินว่าผู้ปฏิบัติงานของคุณสามารถทำอะไรได้บ้างในระหว่างกะ

• แนวตั้งมาตรฐาน: แผ่นรองด้านล่างเพียงแผ่นเดียว เป็นตัวเลือกที่ง่ายที่สุดและมักเป็นตัวเลือกที่คุ้มค่าที่สุดสำหรับเม็ดมีดขนาดเล็ก
• โต๊ะเลื่อนเดี่ยว: แม่พิมพ์ส่วนล่างจะเคลื่อนไปทางซ้ายและขวา ดังนั้นสถานีหนึ่งจะขึ้นรูปในขณะที่อีกสถานีหนึ่งถูกโหลด
• โต๊ะเลื่อนคู่: ตำแหน่งการโหลดสองตำแหน่ง มีประโยชน์เมื่อต้องวางเม็ดมีดขนาดเล็กหลายอันต่อช็อต
• โต๊ะหมุน: ดัชนีสถานีล่างสองถึงสี่สถานีอยู่ใต้แคลมป์เดียว ดังนั้นการโหลดและการทำความเย็นจึงทับซ้อนกัน
• แนวตั้งไฟฟ้า: ขับเคลื่อนด้วยเซอร์โว ทำซ้ำได้ และต้องการความสะอาดและผนังบางเป็นพิเศษ
• หลายสีและแนวตั้ง-แนวนอน: หน่วยฉีดสองชุดสำหรับวัสดุสองชนิดหรือสองสีในรอบเดียว
• ปรับแต่งฐานต่ำขนาดใหญ่: ความสูงในการทำงานต่ำสำหรับชิ้นส่วนที่มีน้ำหนักหรือเทอะทะ เช่น อุปกรณ์ตกแต่งรถยนต์

เครื่องฉีดขึ้นรูปแบบแนวตั้งมาตรฐานสำหรับการวางเม็ดมีด แนวตั้ง mold closing and injection layout saves space and supports manual or robotic insert placement for complex parts needing high-precision alignment. ดูผลิตภัณฑ์ →

หากชิ้นส่วนของคุณใส่เม็ดมีด ให้เริ่มการสนทนาโดยอธิบายว่าเม็ดมีดนั้นไปถึงแม่พิมพ์ด้วยมือ ถาด หรือเครื่องป้อนได้อย่างไร คำตอบดังกล่าวทำให้การกำหนดค่าแคบลงได้เร็วกว่าการคำนวณน้ำหนักใดๆ

ตัวเลขสามตัวที่ตัดสินใจว่าเครื่องจักรจะพอดีหรือไม่

แรงแคลมป์ ความสามารถในการยิง และระยะห่างของคานผูกช่วยลดจำนวนเครื่องจักรที่ต้องการมากกว่าข้อกำหนดอื่นๆ ดังนั้นควรตรวจสอบก่อนที่จะพูดคุยเรื่องอื่น

ความแตกต่างห้าเปอร์เซ็นต์ในขนาดช็อตที่กำหนดระหว่างซัพพลายเออร์สองรายมักจะสะท้อนถึงรูปทรงของสกรูที่แตกต่างกันมากกว่าช่องว่างความจุจริง ดังนั้นให้เปรียบเทียบเส้นผ่านศูนย์กลางของสกรู อัตราส่วนความยาวต่อเส้นผ่านศูนย์กลาง และแรงกดในการฉีดเข้าด้วยกัน

เซอร์โวและไดรฟ์ไฟฟ้า: เงินกลับมาที่ไหน

ไดรฟ์เซอร์โวไฮดรอลิกและไฟฟ้าทั้งหมดได้รับต้นทุนจากความสามารถในการทำซ้ำและการใช้พลังงาน ไม่ใช่จากราคาซื้อที่ต่ำกว่า

บนเครื่องจักรไฮดรอลิกแบบแทนที่คงที่ ปั๊มจะส่งกระแสน้ำอย่างต่อเนื่องในระหว่างช่วงการทำความเย็นที่ยาวนานของวงจร และพลังงานที่ไม่ได้ใช้งานนั้นจ่ายให้กับทุกๆ ช็อตเป็นเวลาหลายปี เซอร์โวไดรฟ์จับคู่เอาต์พุตของปั๊มตามความต้องการของแต่ละเฟส ซึ่งจะลดพลังงานต่อช็อตและรักษาความเร็วการฉีดให้สม่ำเสมอมากขึ้น ตรรกะเดียวกันนี้ใช้กับ การอัพเกรดเซอร์โวไดรฟ์ บนแท่นแนวตั้ง ซึ่งคุณประโยชน์จะแสดงอยู่ในการเติมแบบผนังบางและสามารถทำซ้ำได้ตลอดกะการทำงานที่ยาวนาน

จับคู่เครื่องจักรกับชิ้นส่วน ไม่ใช่โบรชัวร์

ภาษาอุตสาหกรรมเป็นตัวกรองที่มีประโยชน์: ผู้ซื้อด้านการแพทย์ 3C และยานยนต์ต้องการสิ่งที่แตกต่างจากสิ่งที่ดูเหมือนเป็นเครื่องจักรระดับเดียวกัน

ส่วนประกอบทางการแพทย์และ 3C

ชิ้นส่วนผนังบางขนาดเล็กที่มีความทนทานต่อขนาดที่จำกัดและข้อกำหนดด้านความสะอาดที่เข้มงวดผลักดันให้ผู้ซื้อหันไปใช้เครื่องจักรแนวตั้งระบบไฟฟ้า การควบคุมการฉีดแบบวงปิด อุณหภูมิหลอมละลายที่เสถียร และความเสี่ยงในการปนเปื้อนต่ำมีความสำคัญมากกว่าน้ำหนักดิบ และโดยปกติแล้ว เครื่องจักรดังกล่าวจะถูกระบุด้วยสกรูขนาดเล็ก ผิวเคลือบที่เป็นมิตรต่อห้องคลีนรูม และตัวเลขความสามารถในการทำซ้ำที่บันทึกไว้

เครื่องฉีดขึ้นรูปแบบแนวตั้งไฟฟ้าเพื่อการขึ้นรูปแบบแทรกที่มีความแม่นยำ การขับเคลื่อนด้วยไฟฟ้าและการเคลื่อนตัวของแม่พิมพ์ในแนวตั้งมุ่งเป้าไปที่การฉีดเม็ดมีดที่มีความแม่นยำสูงและชิ้นส่วนที่มีความแม่นยำ โดยเฉพาะส่วนประกอบขนาดเล็กที่ต้องการความทนทานและความสะอาดที่เข้มงวด ดูผลิตภัณฑ์ →

ชิ้นส่วนภายในและภายนอกรถยนต์

ชิ้นส่วนตกแต่งขนาดใหญ่ ฉากยึด และแผงภายในช่วยให้มีความสูงในการทำงานต่ำ ขนาดแท่นวางที่กว้างขวาง และแท่นพิมพ์ที่สามารถบรรทุกได้โดยไม่ต้องใช้เครน เครื่องอัดไฮดรอลิกแนวตั้งหรือเครื่องปั้นภายนอกยานยนต์มักจะทำงานได้ซึ่งหน่วยฉีดมาตรฐานไม่สามารถทำได้ โดยเฉพาะอย่างยิ่งในเส้นทางการขึ้นรูปแบบอัดและแรงดันต่ำ

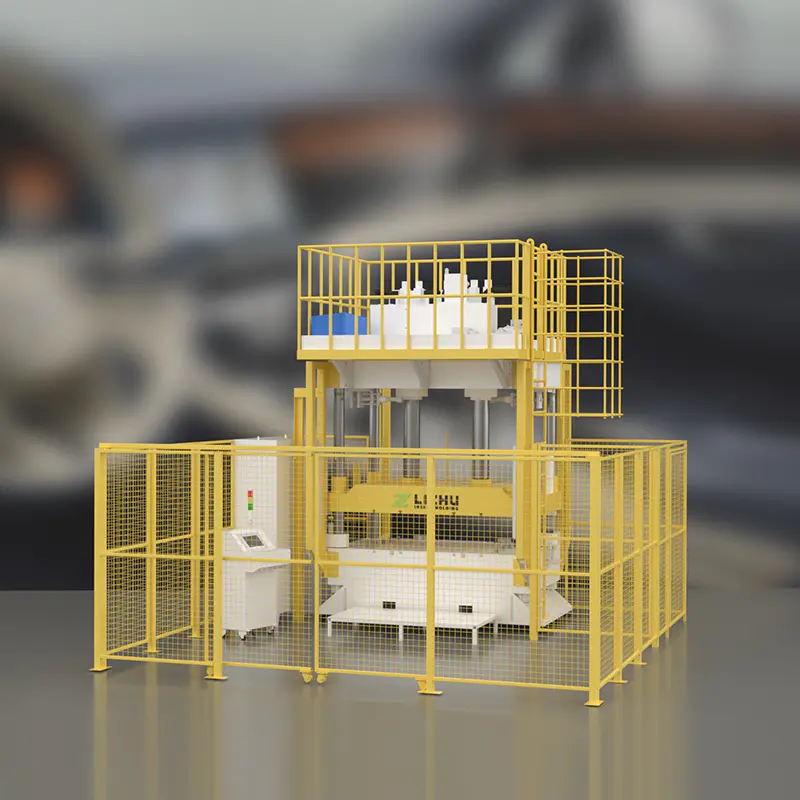

เครื่องปั้นภายนอกยานยนต์สำหรับการปั๊มและการขึ้นรูป แนวตั้ง hydraulic press uses stamping force and precise molds to punch, trim, bend, or shape automotive exterior parts in batch production. ดูผลิตภัณฑ์ →

เม็ดมีดที่มีน้ำหนักมากและชิ้นส่วนที่มีวัสดุหลายชนิด

การประกอบสายเคเบิลบนโลหะประทับตรา ปะเก็นที่หล่อบนกรอบพลาสติก และปุ่มสองสีมีลักษณะอย่างหนึ่งคือ ต้องวางบางสิ่งไว้ในแม่พิมพ์ก่อนที่พลาสติกจะมาถึง เค้าโครงโต๊ะเลื่อนและโต๊ะหมุนทำให้การโหลดเกิดขึ้นในขณะที่สถานีอื่นเย็นลง ซึ่งมักจะเป็นความแตกต่างระหว่างรอบ 30 วินาทีและรอบ 15 วินาที

ราคาเครื่องจักรจริงๆ เกินห้าปี

ราคาซื้อเป็นบรรทัดที่เล็กที่สุดในต้นทุนห้าปีของเครื่องฉีดพลาสติก

สอบถามการใช้พลังงานต่อช็อต ช่วงเวลาการบำรุงรักษาที่แนะนำ และเวลาเปลี่ยนทั่วไปเป็นลายลักษณ์อักษร จากนั้นเปรียบเทียบตัวเลขทั้งสามดังกล่าวแทนยอดรวมในใบเสนอราคา

จุดบำรุงรักษาที่ปกป้องเวลาทำงาน

การหยุดทำงานโดยไม่ได้วางแผนส่วนใหญ่ย้อนกลับไปที่รายการตามปกติ 5 รายการ ซึ่งไม่มีรายการใดที่มีราคาแพง

• อุณหภูมิน้ำมันไฮดรอลิก ระดับ และสภาพตัวกรอง มีการตรวจสอบรายสัปดาห์แทนที่จะเป็นรายปี
• การสึกหรอของสกรูและลำกล้อง ซึ่งในขั้นแรกจะแสดงน้ำหนักช็อตที่ตกลงมาและตำแหน่งเบาะรองนั่งที่ไม่มั่นคง
• การหล่อลื่นไทบาร์และระยะห่างของบุช ซึ่งส่งผลต่อความสามารถในการทำซ้ำและการกะพริบของแคลมป์
• แถบเครื่องทำความร้อนและเทอร์โมคัปเปิล โดยที่โซนที่ล้มเหลวหนึ่งโซนจะบิดเบือนโปรไฟล์อุณหภูมิทั้งหมด
• มีการตรวจสอบแรงจับยึดอีกครั้งหลังการเปลี่ยนแม่พิมพ์ทุกครั้ง โดยใช้เกจวัดแรงที่เหมาะสม แทนที่จะอ่านค่าจากเครื่องจักร

รายการตรวจสอบสั้นๆ ที่โพสต์ไว้ที่เครื่องจะช่วยป้องกันความล้มเหลวมากกว่ากำหนดการสร้างใหม่

คำถามที่พบบ่อย

ฉันต้องใช้แรงยึดมากแค่ไหน?

คูณพื้นที่ที่คาดการณ์ของชิ้นส่วนและรันเนอร์ด้วยค่าแรงกดของโพรงสำหรับวัสดุของคุณ จากนั้นเพิ่มระยะขอบประมาณ 20 เปอร์เซ็นต์ ผนังบาง ทางเดินยาว และวัสดุที่มีความหนืดสูงจะผลักดันปัจจัยดังกล่าวให้สูงขึ้น

เครื่องจักรแนวตั้งสามารถทำงานโดยไม่มีใครดูแลได้หรือไม่?

ใช่ เมื่อการป้อนเม็ดมีด การถอดชิ้นส่วน และการตรวจสอบคุณภาพเป็นไปโดยอัตโนมัติ เลย์เอาต์ช่วยได้ในบางวิธี เนื่องจากแม่พิมพ์หันหน้าเข้าหาผู้ปฏิบัติงาน และทำให้ยากในวิธีอื่นๆ เนื่องจากชิ้นส่วนวางอยู่ที่ครึ่งล่างแทนที่จะหลุดออกไป

อะไรคือความแตกต่างระหว่างเครื่องเลื่อนและเครื่องโรตารี่?

เครื่องเลื่อนจะเคลื่อนแม่พิมพ์ด้านล่างหนึ่งอันครึ่งหนึ่งในแนวนอนระหว่างสองตำแหน่ง เครื่องโรตารีจะกำหนดดัชนีสถานีล่างสองถึงสี่สถานีรอบแกนตั้ง โต๊ะหมุนเหมาะกับจำนวนสถานีที่สูงกว่า โต๊ะเลื่อนเหมาะกับแม่พิมพ์ขนาดใหญ่

ชิ้นส่วนซิลิโคนหรือ LSR จำเป็นต้องใช้เครื่องจักรพิเศษหรือไม่?

พวกเขาต้องการเครื่องจักรที่เตรียมไว้สำหรับพวกเขา เช่น สกรูและกระบอกเฉพาะ การควบคุมอุณหภูมิต่ำที่แม่นยำ และมักจะมีระบบห้องเย็นหรือประตูวาล์วเพื่อหยุดการบ่มก่อนเวลาอันควร

ควรตรวจสอบแรงจับยึดบ่อยแค่ไหน?

หลังจากเปลี่ยนแม่พิมพ์ทุกครั้ง และตามช่วงเวลาที่กำหนดระหว่างนั้น การเคลื่อนตัวของแรงอย่างช้าๆ เป็นหนึ่งในสาเหตุที่พบบ่อยที่สุดที่ทำให้เกิดการสึกหรอของแสงแฟลชและเชื้อรา

การเลือกช่างก่อสร้าง ไม่ใช่แค่เครื่องจักร

เอกสารข้อมูลจำเพาะของซัพพลายเออร์แต่ละรายมีลักษณะคล้ายกัน ดังนั้นตัวสร้างความแตกต่างมักจะอยู่ที่ว่าผู้สร้างยินดีอธิบายกระบวนการมากน้อยเพียงใด สอบถามวิธีทดสอบเครื่องจักรก่อนจัดส่ง อะไหล่ใดบ้างที่เก็บไว้ การฝึกอบรมผู้ปฏิบัติงานเกี่ยวกับการเปลี่ยนเครื่อง และรูปแบบที่กำหนดเอง เช่น เครื่องจักรแบบหลายสีหรือแบบฐานต่ำนั้นถูกสร้างขึ้นภายในบริษัทหรือไม่ ตัวอย่างเช่น LIZHU Machinery เผยแพร่ กลุ่มผลิตภัณฑ์เครื่องจักรแนวตั้งและประวัติบริษัท และจัดทำเอกสารการฉีดแนวตั้ง เครื่องอัดไฮดรอลิก และอุปกรณ์ซิลิโคน ควบคู่ไปกับข้อมูลโรงงานและใบรับรอง

เริ่มจากชิ้นส่วน แม่พิมพ์ และมือของผู้ปฏิบัติงาน เครื่องตามมาจากนั้น
