เครื่องฉีดขึ้นรูปแบบสั่งทำ: วิธีระบุเครื่องแนวตั้งให้พอดี

เครื่องฉีดขึ้นรูปแบบสั่งทำเป็นเครื่องอัดที่ได้รับการออกแบบทางวิศวกรรมเกี่ยวกับชิ้นส่วนเฉพาะ แทนที่จะเลือกจากแค็ตตาล็อก คำตอบสั้นๆ ว่าคุณต้องการหรือไม่: ใช่ เมื่อเครื่องจักรมาตรฐานไม่สามารถบรรลุข้อจำกัดที่เข้มงวดอย่างน้อยหนึ่งข้อ เช่น รูปทรงของชิ้นส่วน การจัดการเม็ดมีด ลักษณะของเรซิน หรือเป้าหมายเอาต์พุต โดยไม่กระทบต่อรอบเวลา คุณภาพ หรือความปลอดภัยของผู้ปฏิบัติงาน ไม่ เมื่อชิ้นส่วนของคุณพอดีกับโครงมาตรฐานโดยมีส่วนต่างด้านความปลอดภัยที่เหมาะสมอยู่แล้ว เนื่องจากเครื่องจักรมาตรฐานมักจะจัดส่งได้เร็วกว่า ต้นทุนน้อยกว่า และรักษามูลค่าการขายต่อได้ดีกว่า

ส่วนที่เหลือของคู่มือนี้ครอบคลุมถึงสิ่งที่ได้รับการปรับแต่งจริง ข้อมูลจำเพาะใดที่เปลี่ยนแปลงราคาและกำหนดการ การกำหนดค่าที่แตกต่างกันตรงกับงานที่แตกต่างกันอย่างไร และจุดที่โปรเจ็กต์แบบกำหนดเองมักผิดพลาด

อะไรทำให้เครื่องฉีดขึ้นรูปแบบกำหนดเองแบบกำหนดเอง

การปรับแต่งมักจะเริ่มต้นจากหนึ่งในห้าระบบ และแต่ละระบบจะเปลี่ยนเฟรม ราคา และกำหนดการส่งมอบ

• หน่วยหนีบ: น้ำหนัก ระยะห่างของคานผูก ขนาดแท่น และรูปแบบช่องตัว T ที่กำหนดขนาดให้กับแม่พิมพ์ แทนที่จะเป็นเฟรมแค็ตตาล็อก
• หน่วยฉีด: เส้นผ่านศูนย์กลางของสกรู อัตรา L/D ความจุช็อต และความต้านทานการสึกหรอของลำกล้องที่เลือกสำหรับเรซินและน้ำหนักช็อต
• การติดตั้งแม่พิมพ์และการเคลื่อนที่ของโต๊ะ: โต๊ะคงที่ โต๊ะเลื่อนเดี่ยว โต๊ะเลื่อนคู่ หรือโต๊ะหมุน เลือกใช้ตามวิธีโหลดชิ้นส่วนและส่วนแทรก
• ขับเคลื่อนและควบคุม: ไฮดรอลิก เซอร์โวไฮดรอลิก หรือไฟฟ้าทั้งหมด ซึ่งตรงกับความสามารถในการทำซ้ำและโปรไฟล์พลังงานที่ชิ้นส่วนต้องการ
• อินเตอร์เฟซอัตโนมัติ: การจับมือของหุ่นยนต์ ลำดับอีเจ็คเตอร์ การตรวจจับการตกของชิ้นส่วน และการวางสายพานลำเลียงหรือถัง

ผู้สร้างที่มีบรรทัดแบบกำหนดเองเฉพาะจะจัดการการเปลี่ยนแปลงเหล่านี้เป็นแพ็คเกจแทนที่จะเป็นการแก้ไขเพียงครั้งเดียว นั่นหมายถึงน้ำหนักที่ไม่ได้มาตรฐาน รูปแบบหลายสี และการออกแบบไฮบริดแนวตั้ง-แนวนอนได้รับการออกแบบทางวิศวกรรมร่วมกับแคลมป์และชุดหัวฉีด โดยไม่ยึดด้วยน็อตหลังจากนั้น

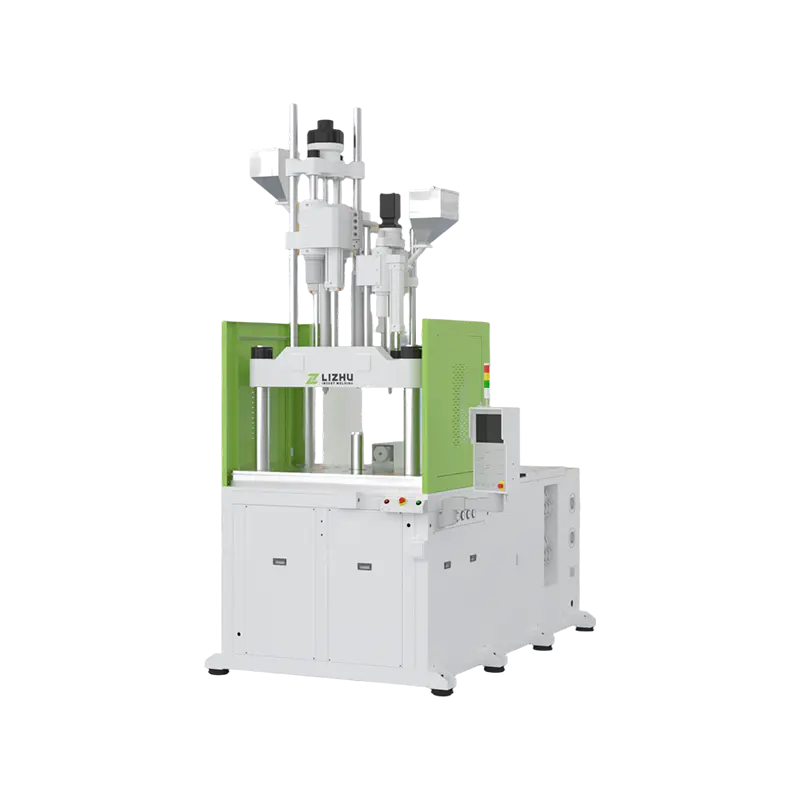

เครื่องฉีดขึ้นรูปแบบแนวตั้งแบบกำหนดเองสำหรับการขึ้นรูปแบบแทรกที่มีความแม่นยำ เครื่องอัดแนวตั้งที่ออกแบบโดยเฉพาะพร้อมแคลมป์และชุดฉีดที่ปรับแต่งได้ เหมาะสำหรับงานเม็ดมีดที่มีความแม่นยำและชิ้นส่วนที่มีวัสดุหลายชนิดในบรรจุภัณฑ์อิเล็กทรอนิกส์ ยานยนต์ การแพทย์ และเซมิคอนดักเตอร์ ดูผลิตภัณฑ์ →

แนวตั้งหรือแนวนอน? ตัดสินใจปฐมนิเทศก่อน

การวางแนวเป็นการตัดสินใจครั้งแรก เนื่องจากจะกำหนดวิธีการโหลดเม็ดมีด การตกหล่นของชิ้นส่วนที่เสร็จแล้ว และพื้นที่ว่างที่เซลล์ต้องการ เครื่องจักรแนวตั้งชนะการแทรกและงานที่แม่นยำที่สุด เครื่องจักรแนวนอนคว้าชิ้นส่วนขนาดใหญ่ แบน และมีน้ำหนักสูง

ข้อมูลจำเพาะที่ขับเคลื่อนราคาและระยะเวลารอคอยสินค้า

ข้อมูลจำเพาะสี่หรือห้ารายการคำนึงถึงช่องว่างส่วนใหญ่ระหว่างสองใบเสนอราคาสำหรับชิ้นส่วนเดียวกัน: แรงจับยึด ขนาดหน่วยฉีด การกำหนดค่าตาราง ชุดควบคุม และขอบเขตระบบอัตโนมัติ

ไม่ใช่ทุกโครงการที่ต้องการสิ่งนี้ เมื่อชิ้นส่วนพอดีกับเฟรมมาตรฐาน เครื่องจักรมาตรฐานจะเป็นเส้นทางที่เร็วกว่าและถูกกว่า และการเรียกใช้การเปรียบเทียบนั้นก่อนที่จะตัดสินใจสร้างงานประกอบแบบกำหนดเองก็คุ้มค่ากับความพยายาม ข้อเสียมีระบุไว้ในคู่มือนี้เพื่อ การเลือกเครื่องฉีดขึ้นรูปแบบมาตรฐานที่คุ้มค่า .

จับคู่การกำหนดค่ากับงานการผลิต

การกำหนดค่าควรเป็นไปตามขั้นตอนการทำงาน ไม่ใช่หน้าแค็ตตาล็อก ประเภทโต๊ะและจำนวนหน่วยฉีดเป็นสองทางเลือกที่เปลี่ยนผลผลิตรายวันมากที่สุด

โต๊ะเลื่อนสำหรับการขึ้นรูปเม็ดมีดที่มีน้ำหนักมาก

โต๊ะเลื่อนเดี่ยวช่วยให้แม่พิมพ์ตัวหนึ่งออกไปครึ่งหนึ่งเพื่อบรรทุก ในขณะที่อีกตัวยังคงทำงานอยู่ ซึ่งจะเพิ่มปริมาณงานแบบแมนนวล โต๊ะเลื่อนคู่ช่วยให้ทั้งสองซีกมีประสิทธิภาพการผลิต และมักจะเป็นตัวเลือกเมื่อผู้ปฏิบัติงานโหลดเม็ดมีดหลายเม็ดต่อรอบ

โต๊ะหมุนสำหรับจักรยานแบบหลายสถานี

โต๊ะหมุนจะกระจายการโหลด การฉีด และการทำความเย็นไปยังสถานีที่แยกจากกัน ดังนั้นเวลาการทำความเย็นที่ยาวนานจึงไม่เป็นตัวกำหนดวงจรทั้งหมดอีกต่อไป เหมาะสำหรับชิ้นส่วนที่มีปริมาณปานกลางซึ่งมีลำดับที่มั่นคงและทำซ้ำได้

ลูกผสมหลายสีและแนวตั้ง-แนวนอน

หน่วยฉีดตั้งแต่ 2 เครื่องขึ้นไปจะเปลี่ยนการประกอบสองขั้นตอนให้เป็นวงจรการขึ้นรูปเดียว โดยถอดจุดเชื่อมหรือสถานีเชื่อมและเศษเหล็กที่มาพร้อมกับมันออก ตรรกะเดียวกันนี้ใช้กับเลย์เอาท์ไฮบริดแนวตั้ง-แนวนอน โดยที่ยูนิตแนวนอนจะจัดการช็อตหลัก และยูนิตแนวตั้งจะใช้วัสดุที่สอง

เครื่องฉีดขึ้นรูปแบบแนวตั้งหลากสีสำหรับการขึ้นรูปแบบแม่นยำหลายวัสดุ การอัดแนวตั้งสำหรับการขึ้นรูปแบบครั้งเดียว สอง หรือสามช็อตด้วยสีหรือวัสดุที่แตกต่างกันในรอบเดียว ช่วยลดขั้นตอนการประกอบและเศษวัสดุ ดูผลิตภัณฑ์ →

เครื่องจักรฐานต่ำขนาดใหญ่สำหรับชิ้นส่วนขนาดใหญ่

เฟรมแบบฐานต่ำช่วยให้แม่พิมพ์ทรงสูงและเม็ดมีดที่มีน้ำหนักมากอยู่ในระยะที่เอื้อมถึงได้สะดวก ซึ่งสำคัญเมื่อชิ้นส่วนมีขนาดใหญ่พอที่จะทำให้ผู้ปฏิบัติงานไม่สามารถทำงานที่ระดับความสูงระดับไหล่ทุกกะได้ ควรตรวจสอบความจุของแคลมป์ ส่วนรองรับแท่นวาง และระยะห่างในการเข้าถึงร่วมกัน

เครื่องฉีดขึ้นรูปแนวตั้งฐานต่ำขนาดใหญ่แบบกำหนดเองสำหรับชิ้นส่วนที่ซับซ้อน เครื่องขึ้นรูปแนวตั้งขนาดใหญ่พร้อมฐานต่ำและตัวจับยึดน้ำหนักสูงสำหรับชิ้นส่วนพลาสติกที่ซับซ้อน การเข้าถึงแม่พิมพ์ ความสามารถในการจับยึด และการวางแผนระบบอัตโนมัติเป็นตัวกำหนดการลงทุน ดูผลิตภัณฑ์ →

ระบบอัตโนมัติและการควบคุม: ตัวขับเคลื่อนต้นทุนที่เงียบสงบ

ระบบอัตโนมัติคือจุดที่โปรเจ็กต์แบบกำหนดเองได้รับหรือสูญเสียกรณีทางธุรกิจไปอย่างเงียบๆ เนื่องจากเครื่องจักรมักจะน้อยกว่าครึ่งหนึ่งของการลงทุน

• การรวมหุ่นยนต์หรือเครื่องมือเลือกป่วง: ต้องกำหนดสัญญาณการติดตั้ง การเข้าถึง และการจับมือก่อนที่จะเชื่อมเฟรม
• การยืนยันการดีดออกและการตกของชิ้นส่วน: เซ็นเซอร์ที่หยุดวงจรแทนที่จะปล่อยให้ช็อตสั้นไปถึงถังขยะ
• การป้องกันเชื้อราและการตรวจสอบกระบวนการ: การตรวจติดตามความดันในโพรงหรือแถบยึด มีประโยชน์เมื่อชิ้นส่วนมีราคาแพงหรือเกี่ยวข้องกับความปลอดภัย
• การตรวจสอบย้อนกลับ: การบันทึกและส่งออกข้อมูล shot ได้รับการร้องขอมากขึ้นจากลูกค้าทางการแพทย์และยานยนต์

การติดตั้งระบบป้องกัน เซ็นเซอร์ และอินเทอร์เฟซเพิ่มเติมภายหลังการส่งมอบมักจะมีค่าใช้จ่ายมากกว่าการระบุในขั้นตอนการออกแบบเสมอ

ความเสี่ยงในการจัดซื้อจัดจ้างควรค่าแก่การวางแผน

ความเสี่ยงที่มักทำให้การสั่งซื้อเครื่องจักรแบบกำหนดเองต้องหยุดชะงักคือเกณฑ์การยอมรับที่คลุมเครือ ความไม่ตรงกันระหว่างแม่พิมพ์กับเครื่องจักร และเวลาในการทดสอบการใช้งานต่ำเกินไป

• การทดสอบการยอมรับที่ไม่ได้กำหนด: ตกลงเกี่ยวกับเรซิน แม่พิมพ์ รอบเวลาเป้าหมาย และปริมาณตัวอย่างก่อนที่จะลงนามในใบสั่งซื้อ
• เครื่องมือไม่ตรงกัน: รัศมีหัวฉีด วงแหวนระบุตำแหน่ง รูปแบบตัวดีด และช่องตัว T ของแท่นวางจะต้องได้รับการตรวจสอบโดยเทียบกับแบบแม่พิมพ์จริง ไม่ใช่คำอธิบาย
• การทดสอบการใช้งานที่ประเมินต่ำเกินไป: ให้เวลาสำหรับการติดตั้ง การตรวจสอบอรรถประโยชน์ การตรวจสอบความปลอดภัย และการฝึกอบรมผู้ปฏิบัติงานก่อนที่จะใช้เป้าหมายการผลิตทั้งหมด
• ความสามารถในการสร้างที่ไม่ได้รับการยืนยัน: ขอ คำแนะนำโรงงาน หรือภาพถ่ายขั้นตอนการสร้างที่จัดทำเป็นเอกสาร โดยเฉพาะอย่างยิ่งสำหรับน้ำหนักที่ไม่ได้มาตรฐาน

คำถามที่พบบ่อย

เครื่องฉีดขึ้นรูปแบบกำหนดเองใช้เวลาสร้างนานแค่ไหน?

ยาวกว่ารุ่นมาตรฐาน เนื่องจากงานวิศวกรรม การหล่อ และการตัดเฉือนเป็นงานเฉพาะของชิ้นส่วน โดยทั่วไปแล้ว ราคาจะออกนอกเหนือการจัดส่งแบบมาตรฐานหลายสัปดาห์ โดยส่วนต่างขับเคลื่อนด้วยน้ำหนัก แพ็คเกจควบคุม และระยะเวลารอคอยสินค้าของส่วนประกอบ ขอกำหนดการสำคัญแทนวันที่จัดส่งเพียงวันเดียว

เครื่องจักรแบบกำหนดเองมีราคาสูงกว่าเครื่องมาตรฐานเท่าไร?

ไม่มีเปอร์เซ็นต์ที่แน่นอน การปรับเฟรมอาจเพิ่มในปริมาณปานกลาง ในขณะที่แท่นวางใหม่ หน่วยฉีดเพิ่มเติม หรือระบบอัตโนมัติเต็มรูปแบบจะเพิ่มมากขึ้นอย่างมาก กฎที่ซื่อสัตย์คือต้นทุนจะติดตามว่าการออกแบบนั้นเคลื่อนไปไกลแค่ไหนจากรุ่นมาตรฐานที่ใกล้ที่สุด

สามารถดัดแปลงเครื่องจักรมาตรฐานแทนการสั่งแบบคัสตอมได้หรือไม่?

มักจะใช่ และโดยปกติจะเป็นเส้นทางที่ถูกกว่าเมื่อการเปลี่ยนแปลงจำกัดอยู่ที่หัวฉีด รูปแบบตัวดีดตัว การเจาะแท่น หรือพารามิเตอร์ควบคุม เมื่อแรงจับยึดหรือการเคลื่อนที่ของโต๊ะมีการเปลี่ยนแปลง โดยปกติแล้วเฟรมที่สร้างขึ้นตามวัตถุประสงค์จะมีความน่าเชื่อถือมากกว่าเฟรมมาตรฐานที่ได้รับการปรับเปลี่ยนอย่างมาก

ฉันต้องมีข้อมูลอะไรบ้างก่อนที่จะขอใบเสนอราคา?

ส่งแบบร่างชิ้นส่วน เอกสารข้อมูลเรซิน การวาดแบบแม่พิมพ์ รอบเวลาเป้าหมาย ปริมาณประจำปี รายละเอียดเม็ดมีด และข้อกำหนดด้านระบบอัตโนมัติและคุณภาพ ข้อมูลเรซินและแม่พิมพ์ที่หายไปเป็นสาเหตุที่พบบ่อยที่สุดที่ทำให้ราคาสินค้าหยุดชะงัก

เครื่องฉีดขึ้นรูปแบบกำหนดเองจะได้รับความพรีเมี่ยมเมื่อเฟรมมาตรฐานไม่สามารถยึดชิ้นส่วน เม็ดมีด หรือวงจรได้อย่างแท้จริง ทำงานย้อนกลับจากชิ้นส่วน: แก้ไขการวางแนวก่อน จากนั้นจึงกำหนดข้อกำหนดการจับยึดและการฉีด จากนั้นจึงจัดวางตารางที่ตรงกับวิธีการบรรทุกและขนถ่ายของผู้ปฏิบัติงาน และสุดท้ายคือระบบอัตโนมัติและเกณฑ์การยอมรับ ทำเช่นนั้น และการสร้างแบบกำหนดเองจะยังคงคาดเดาได้ทั้งในด้านต้นทุนและประสิทธิภาพ ข้ามไป และแม้แต่เครื่องจักรที่สร้างมาอย่างดีก็ยังประสบปัญหาเพื่อให้ได้ตัวเลขบนพื้นของคุณ
